تسمه دستگاه برش لیزر CO2: قلب تپنده حرکت دقیق
تسمه (Belt) یکی از حیاتیترین قطعات مکانیکی در دستگاههای برش و حکاکی لیزر CO2 است. این قطعه، نیروی تولید شده توسط استپر موتورها را به محورهای X و Y دستگاه منتقل میکند و در نتیجه، حرکت دقیق و سریع هد لیزر را در سرتاسر میز کار امکانپذیر میسازد. کیفیت و سلامت تسمهها مستقیماً بر دقت نهایی برش و حکاکی شما تأثیر میگذارد.
اهمیت تسمه در دقت دستگاه لیزر
تسمه در واقع یک تسمه تایمینگ (Timing Belt) است که با دندانههای خود، حرکت موتورها را با بالاترین دقت به پولیها (Pulley) و محورها منتقل میکند.
- انتقال حرکت: وظیفه اصلی آن، تبدیل حرکت چرخشی موتور به حرکت خطی بر روی ریل و واگن است.
- حفظ همزمانی (Timing): تسمه تضمین میکند که هر دو طرف محور (بهویژه در محور Y) با سرعت و گام یکسان حرکت کنند تا اشکال هندسی شما دچار اعوجاج و عدم تقارن نشوند.
- دقت بالا: اگر تسمه کوچکترین لغزش یا کشیدگی داشته باشد، منجر به خطای ابعادی، عدم تطابق نقطه شروع و پایان برش، و کاهش چشمگیر کیفیت کار نهایی خواهد شد.
انواع رایج تسمه دستگاه لیزر

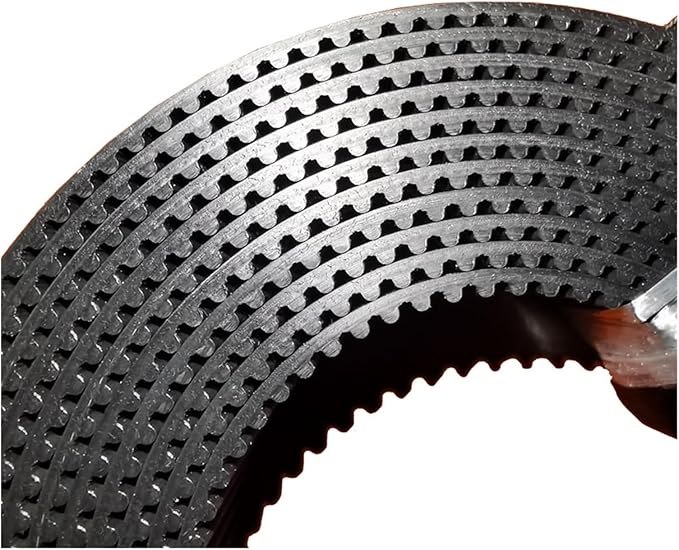

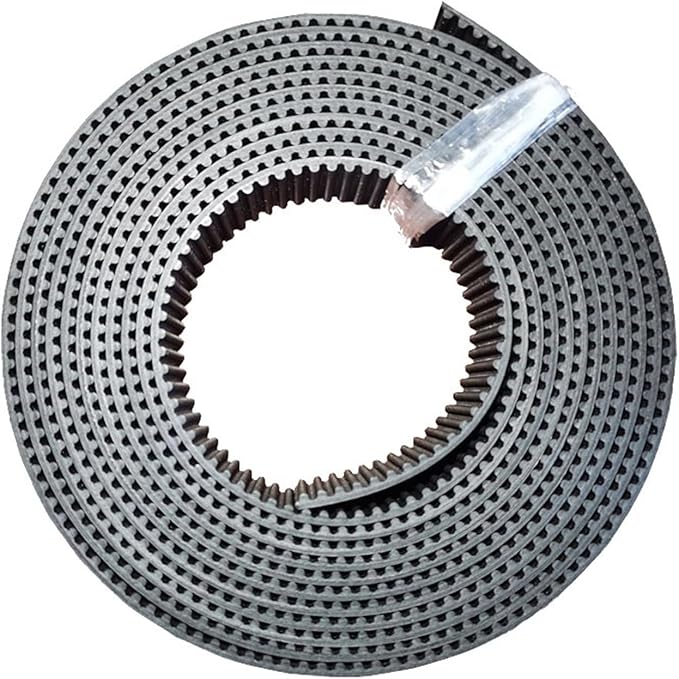

رایجترین تسمههای مورد استفاده در دستگاههای لیزر CO2، از نوع دندانهدار هستند که از جنس پلیمر با بافت نخی کتان (Fiber/Steel Cord Reinforced Rubber) برای افزایش مقاومت در برابر کشش و سایش ساخته میشوند.
| نوع تسمه | مشخصات اصلی | کاربرد |

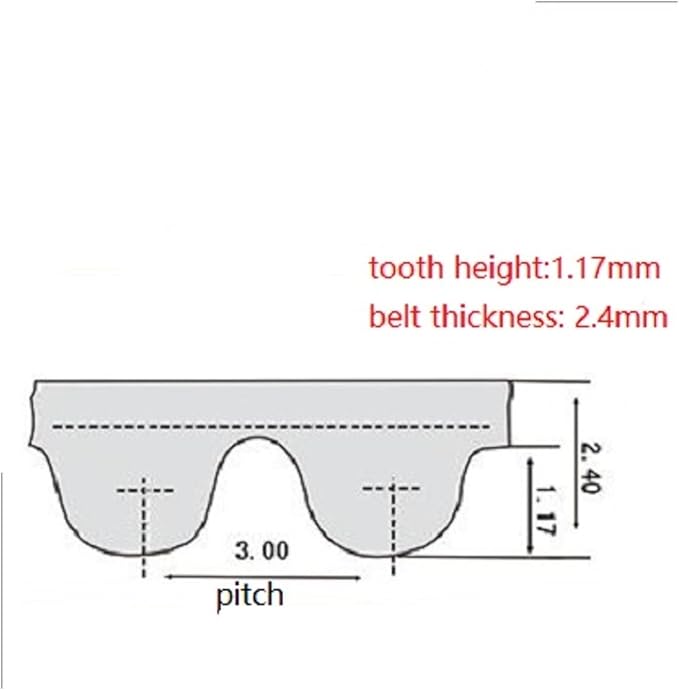

| تسمه 3M | گام (فاصله دندانهها): 3 میلیمتر | رایجترین نوع، مناسب برای دستگاههای کوچک و متوسط (مانند 90×60 تا 160×100 سانتیمتر). دقت بالا به دلیل گام کوچک. |
| تسمه 5M | گام (فاصله دندانهها): 5 میلیمتر | مناسب برای دستگاههای لیزر صنعتی و بزرگتر، که به قدرت انتقال نیروی بیشتری نیاز دارند (مانند 180×130 سانتیمتر). |
| تسمه XML | گام و عرض متفاوت | معمولاً برای مدلهای قدیمیتر دستگاههای برش لیزر استفاده میشود. |
نکته کلیدی: هنگام خرید، حتماً علاوه بر نوع (3M یا 5M)، عرض (معمولاً 15 میلیمتر) و طول مورد نیاز دستگاه خود را بررسی کنید.
نکات مهم نگهداری و تنظیم تسمه
برای حفظ حداکثر دقت و طول عمر دستگاه لیزر، به موارد زیر توجه کنید:
- بررسی کشش (رگلاژ): تسمه نباید بیش از حد شل یا سفت باشد.
- شل بودن: باعث لغزش و ایجاد اعوجاج در اشکال منحنی یا دایرهای و کاهش دقت میشود.
- سفت بودن بیش از حد: منجر به سایش سریع دندانهها، آسیب به بلبرینگهای پولی و افزایش فشار بر استپر موتورها میشود. تنظیم صحیح معمولاً با اعمال فشار کم (به طوری که تسمه در حدود 1-2 میلیمتر حرکت کند) انجام میشود.
- تمیزکاری: از برخورد هرگونه روغن، گریس، یا مواد تیز (مانند تیغ کاتر یا لبههای مواد برش خورده) با تسمه جداً خودداری کنید. این مواد باعث تخریب و کاهش مقاومت تسمه میشوند.
- تعویض به موقع: با گذشت زمان، دندانههای تسمه ساییده شده و تسمه دچار کشیدگی میشود. اگر تسمه به طور مکرر شل میشود یا در اشکال هندسی عدم تقارن مشاهده میکنید، باید فوراً آن را تعویض کنید. خرابی تسمه یکی از دلایل اصلی افت دقت تایمینگ دستگاه است.
اگر نیاز به تعویض یا تنظیم تسمه دستگاه لیزر خود دارید، توصیه میشود از یک تکنسین مجرب مشورت بگیرید تا از صحت گام و کشش تسمه اطمینان حاصل کنید.
