سورس و هد لیزر از جمله قطعات بسیار مهم در دستگاه لیزر فایبر است؛ عملکرد اصلی چیلر دستگاه لیزر، خنک کردن این دو قطعه است.

هنگام کارکرد دستگاه لیزر، حرارت بالایی در سورس و هد لیزر متمرکز می‌شود؛ این گرمای ایجاد شده به قدری بالا است که به راحتی می‌تواند به این دو قطعه اصلی در دستگاه لیزر آسیب جدی وارد کند.

برای اطمینان از عملکرد صحیح و سلامت دستگاه، این سیستم خنک کننده برای دستگاه لیزر ضروری است تا اجازه دهد دستگاه به صورت دائمی فعال باشد و بدون وقفه کار کند.

کارکرد چیلر

در بخش جلویی دستگاه، یک سیستم نمایشگر تنظیم دما وجود دارد که با استفاده از آن می‌توان اختلاف دمای محیط را مشاهده کرد؛ در واقع این سیستم تنظیم دما در دستگاه برش لیزر ارتباط مستقیمی با کارکرد مطلوب و عمر دستگاه دارد.

چیلر لیزر دارای بازه‌ای است که اگر دما کاهش یابد، بلافاصله کمپرسور روشن نشده و دما باید از آن بازه رد شود تا روشن خاموش شدن مدام تکرار نشده و به کمپرسور آسیب نزند.

در داخل چیلر لیزر نیز یک سیستم فشار آب وجود دارد که اگر حرکت آب دچار مشکل شود، آلارم داده و چراغ جلوی دستگاه روشن خواهد شد؛ از طرفی روشن شدن این آلارم نیز می‌تواند علاوه بر مسدودی‌ات آب در مسیر شلنگ، عوامل مختلفی دیگری مانند کم بودن آب چیلر و سوختن پمپ چیلر داشته باشد.

سیستم فشار آب به صورت سیگنالی توسط یک water pressure کار می‌کند و با چرخش آب، پروانه به حرکت درمی‌آید تا میزان قدرت چرخش آب را مشخص کند.

دقت داشته باشید که نوع مخزن چیلر از نوع pvc است؛ بنابراین باید هر 6 ماه یک بار آب چیلر دستگاه برش لیزر تعویض شود.

در صورت استفاده از آب مقطر برای چیلر نیز باز هم امکان ایجاد لیقه، گچ و سولفات در مخزن وجود دارد که در نهایت روی خروجی کار اثر منفی می‌گذارد.

شرکت S&A توصیه کرده است با توجه به حجم استفاده از چیلر، باید هر دو هفته و یا هر ماه فیلترها و کاور دو طرف را باز کرده و آن‌ها را تمیز کنید.

میزان آب چیلر لیزر

مخزن چیلر در بالای دستگاه دارای یک در پیچی است که از اینجا می‌توان سطح آب را مشاهده کرده و آب و ضدیخ را از این بخش وارد مخزن کرد؛ همچنین می‌توان در قسمت مدرج پشت دستگاه میزان آب چیلر را نیز مشاهده کرد.

در بخش مدرج دما، میزان آب چیلر دستگاه لیزر همیشه باید بین رنگ سبز و زرد باشد و نباید روی رنگ قرمز قرار گیرد؛ باید میزان آب را مدام بررسی کرد تا چیلر دچار مشکل نشود.

اگر هر نوع ناخالصی داخل آب چیلر وجود داشته باشد، سبب انحراف در پرتوی لیزری شده و باعث افت توان می‌شود.

چیلر  لیزر برند S&A در دستگاه برش و حک غیرفلزات دارای یک شیر برقی و پمپ است؛ از طرفی حجم آبی که قابل انتقال است، در هر دقیقه حدود 10 تا 13 لیتر و توان آن حدود 2 کیلو وات است.

اتصالات چیلر لیزر

در پشت چیلر یک پیچ مغزی در بخش پایینی وجود دارد که در صورت وجود برای خالی کردن مخزن چیلر از خاک و املاح می‌توان آن را باز کرد.

ورودی و خروجی آب چیلر در دستگاه برش غیرفلزات با نام‌های inlet و outlet در چیلر وجود دارد که باید به شکل معکوس به چیلر متصل شود، یعنی ورودی به خروجی متصل شود و بالعکس؛ اگر این مسیرها را اشتباه وصل کنید، تیوب می‌شکند.

قسمت Alarm output را باید به پاور دستگاه لیزر و ground متصل کنید و بعد از اتصال تا زمانی که چیلر خاموش و مسیر آب مسدود باشد، تیوب شما کار نمی‌کند؛ در این صورت مانع از شکستگی تیوب خواهد شد.

دقت داشته باشید که سوکت پشت دستگاه حتما متصل باشد، در غیر این صورت چیلر کار نخواهد کرد.

در صورت وارد شدن ضربه به چیلر، نبود استابلایزر مناسب و افت ولتاژ چیلر دچار جریان کشی شده و فیوز دستگاه می‌سوزد؛ بنابراین قبل از شروع کار باید این نکات را رعایت کنید.

دو عدد فن پشت کندانسور قرار دارد و از دریچه‌های دو طرف پلاستیکی هوا را به داخل کشیده و از رادیاتور کندانسور از قسمت پشتی خارج می‌کند.

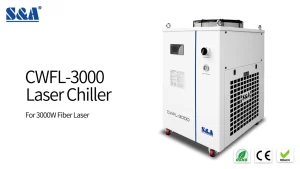

چیلر دستگاه برش فایبر لیزری دارای دو ورودی و دو خروجی آب است؛ یک خروجی با نام High pressure برای سورس لیزر و یک خروجی با نام Low pressure برای هد لیزر قرار دارد.

دقت داشته باشید که اگر سوکت پشت دستگاه لیزر فایبر متصل نباشد، روی نرم افزار دستگاه آلارم Alarm water ظاهر می‌شود.

کشور تولیدکننده چیلر دستگاه لیزر

چیلر دستگاه لیزر وارداتی هستند و سازنده‌ اکثر آن‌ها کشور چین است.

تست چیلر

برای تست چیلر می‌توانید ورودی و خروجی چیلر را با شلنگ به هم متصل کنید، سپس مخزن آب را نصفه پر کرده و آب ولرم به آن اضافه کنید تا دمای چیلر افزایش یابد؛ در این حین باید منتظر بمانید تا چیلر دما را کاهش دهد.

در صورت کاهش دما، چیلر دستگاه سالم خواهد بود؛ ولی اگر این اتفاق نیفتد، مشکلات چیلر باید بررسی شود.

دقت داشته باشید که برای رفع مشکلات چیلر باید سریعا اقدام کنید؛ زیرا چیلر مستقیما باید با تیوب در ارتباط باشد و هر مشکلی در چیلر باعث خسارت در تیوب و در نهایت اثر منفی در خروجی کار می‌شود.

نگهداری چیلر در فصل زمستان و تابستان

یکی از نکاتی که باید هنگام استفاده از چیلر به آن توجه کنید، دمای هوای محیط است؛ این موضوع هنگام تغییر فصل، به شدت اهمیت پیدا می‌کند.

در فصل زمستان اگر دمای هوای محیط چیلر کمتر از 10 درجه باشد، آب داخل چیلر یخ زده و عمر چیلر به پایان می‌رسد؛ برای جلوگیری از این اتفاق، باید داخل چیلر حدود یک لیوان یا 250 سی‌سی در دستگاه برش غیرفلزات و 3 الی 4 لیتر ضد یخ در دستگاه برش فایبر بریزید.

همان‌طور که می‌دانید تیوب لیزر به افت دما خیلی حساس است و با این اتفاق افت توان نیز پیدا کرده و موجب آسیب دیدگی و در نهایت شکست تیوب خواهد شد.

نکته: اگر حجم زیادی ضدیخ داخل چیلر بریزید، موقع برش کاری صدای سوت شنیده می‌شود؛ بنابراین به میزان آن توجه داشته باشید.

از طرفی در فصل‌های گرم نیز اگر دمای محیط کار چیلر بیش از حد بالا باشد، چیلر نمی‌تواند آب را خنک کند.

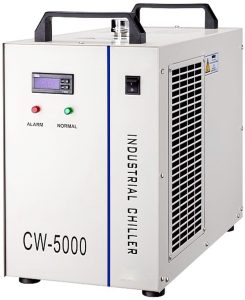

چیلر هوشمند S&A در دستگاه برش و حک غیرفلزات

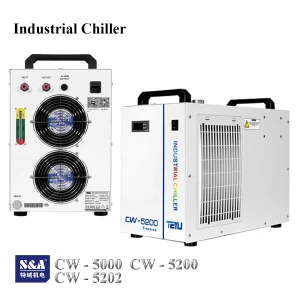

یکی از ویژگی‌های چیلر 5000S&A و 5200S&A، وجود کنترلر t503 و یا سیستم هوشمند دما است که موجب عدم نیاز به تنظیمات چیلر در فصل تابستان و زمستان می‌شود.

مثلا اگر در تابستان دمای اتاق 40 درجه باشد، ما نمی‌توانیم آب را روی 25 درجه نگه داریم؛ چون جداره تیوب شما هم‌زمان با دمای محیط 40 درجه می‌شود و جداره داخلی اگر 25 درجه باشد، قطعا شیشه تیوب ترک‌ خورده و می‌شکند.

در این شرایط کارکرد سیستم هوشمند دما به گونه‌ای است که چیلر از یک تناسب دمایی استفاده می‌کند؛ در واقع همان‌طور که گفتیم اگر دمای محیط بالا باشد و کاهش نیابد، چیلر دچار آلارم شده و به شما خطا می‌دهد.

اگر چیلر با افزایش دمای محیط توانایی خنک کردن را نداشته باشد، مشکلاتی از قبیل مشکل گاز، کندانسور و کنترلر از عوامل ایجاد این شرایط خواهند بود.

تمیز کردن چیلر

در سمت راست و چپ چیلر با پایین دادن دوتا ضامن‌ها، می‌توانید دریچه‌ها را باز کرده و تمیز کنید.

فن‌های پشتی هوا در بخش پشتی چیلر، هوا را به داخل می‌کشند و از قسمت پشت خارج می‌کنند؛ بنابراین باید تمیز شوند تا گردش هوا در چیلر از بین نرود.

یک فیلتر هوا نیز در این بخش وجود دارد که می‌توانید از قسمت سفید رنگ جدا کرده و آن را شست و شو دهید؛ زیرا اگر دچار گرفتگی شود، کندانسور قابلیت خنک کنندگی اش را از دست می‌دهد.
